익형(AIRFOIL, LIMIT FAN)

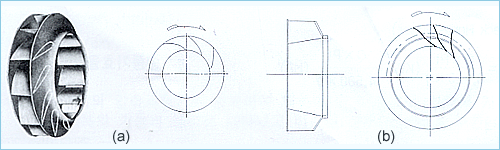

후곡형과 다익형을 개량한 것이다. (a)는 익형(Airfoil) 송풍기로, 박판을 접어서 유선형의 날개를 형성했다. 따라서, 고속회전이 가능하며 소음이 적다. (b)는 날개를 S자 모양으로 구부린 것으로 리미트로드팬(limit load fan)이라 한다. 다익형은 풍량이 증가하면 축동력이 급격히 증가하여 오버로드가 된다. 따라서 이를 보완한 것이 익형 또는 리미트로드형이다.
AIR FOIL FAN LIMIT LOAD FAN

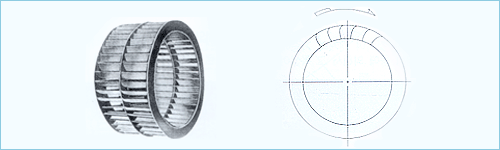

날개의 끝부분이 회전방향으로 굽은 전곡형으로 동일 용량에 대해서 다른 형식에 비해 회전수가 상당히 적다. 동일 용량에 송풍기 크기가 적고, 특히 팬코일유닛(FCU)에 적합하며, 저속덕트용 송풍기로 다익형송풍기(sirocco fan)라 한다.
다익형(SIROCCO FAN)
