◆ 실별 환기 설비의 종류

1) 전동댐퍼 설치

전동댐퍼를 방마다 설치하는 방식이 있는데 댐퍼와 시설비가 많이 들고 천장 외관을 심하게 훼손하기 때문에 일반적인 공동주택에서 적용하기는 어렵습니다.

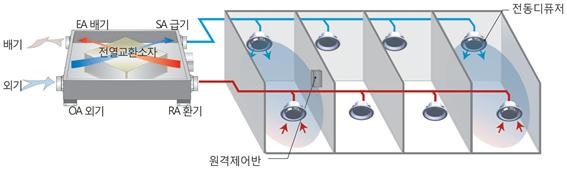

2) 전동 디퓨저 방식

이 방식은 (주)옴니벤트에서 최근에 순수한 자체 기술로 개발, 실용화한 기술로 기존에 천장에 설치하였던 댐퍼의 역할을 디퓨저(천장에 달린 환기, 배기 구멍)가 대체할 수 있게 한 것입니다. 다시 말하면 디퓨저 콘이 뚜껑이 되게 한 것입니다. 이렇게 들으면 아주 간단한 방법인 듯한데, 이전에는 국내에는 물론 국외에서도 전동 디퓨저가 존재하지 않았기 때문에 2009년 지식경제부에서 신기술인증을 받았고, 여러 개의 국내 및 국제 특허를 보유하고 있습니다.

비슷한 역할을 해 주는 디퓨저가 일본과 미국쪽에서도 개발된 바 있다고 하지만 그 재품은 열전도율이 높은 액체(온도계처럼)를 사용해서 개도율(열림 정도)을 조절하는 방식으로 디퓨저가 완전히 닫치는 기능이 없고, 환기 유니트와의 통신이 어렵습니다. 더군다나 가격이 매우 고가(한개에 수십만원)라 비싼 건축물의 덕트형 에어컨 설비에 일부 적용할 수는 있어도 일반적으로 사용하기엔 무리가 있겠습니다.





















전동 디퓨저 방식과 전동 댐퍼 방식의 비교표

항목	전동 디퓨저 방식	전동 댐퍼 방식
천장점검구	불필요	필요
유지관리	매우 용이	매우 불편
천장외관	천장 반자 외관 훼손 없음	점검구로 반자외관 훼손
추가시설비	64%	100%
풍량 밸런싱	AABS로 자동 밸런싱	불가





◆ 실별 환기 방식과 세대별 환기 방식의 비교

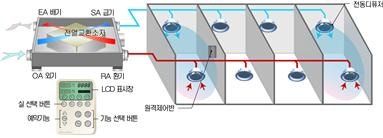

1) 개념 비교

세대별 환기 방식은 환기제어 스위치를 켜면 세대 전체실이 환기 되는 운전 방식이고, 실별 환기 방식은 환기가 필요한 실만을 선택하여 환기하는 운전 방식입니다. 또 세대별 환기 방식은 풍량을 강/중/약의 3단계로만 바꿀 수 있기 때문에 환기 풍량 조절이 자유롭지 못한 반면에 실별 환기 방식은 방에 따라 필요한 만큼만 환기 할 수 있습니다.



세대별 환기 제어 시스템	실별 환기 제어 시스템
방별로 환기량 조절장치가 설치되지 않고 환기 fan 이 강/중/약의 3단계로만 제어된다. 모드 풍량 강 270CMH 중 200CMH 약 140CMH	방별로 환기량 조절장치(VAV디퓨저)를 설치하고 환기 정밀히 제어 한다.
환기가 필요한 일부 방만 환기할 수 없다.	환기가 필요한 일부실만 환기할수 있다.
필요 환기량에 따라 환기 풍량을 조절할 수 없다.	실별로 필요한 양만큼 환기량을 조절할 수도 있다.



다음은 세대별/실별 환기 시스템에 따른 사용 풍량을 비교한 것으로, 보시는 바와 같이 세대별 환기 시스템은 하루 종일 같은 풍량으로 전 실을 환기해야 함에 비해서 실별 환기 설비에서는 실사용 상태에 따라 풍량을 조절 할 수 있으니까 전체 사용 풍량이 크게 줄고, 당연히 전력사용량이 크게 적어집니다.



거주시간대			06~08시	08~19시	192~2시	22~06시
세대별	-	설계풍량 (200CMH)	200	200	200	200
실별	4인가족	실사용상태	모든실	거실	모든실	안방, 침실 1, 2
		필요환기량(CMH)	200	80	200	120
	3인가족	실사용상태	거실, 안방, 침실 1	거실	거실, 안방, 침실 1	안방, 침실 1
		필요환기량(CMH)	160	80	160	80
	1~2인가족	실사용상태	거실, 안방	거실	거실, 안방	안방
		필요환기량(CMH)	120	80	120	40

(주) 소비전력 기준값은 filter 오염 전/후 급배기 fan 소비전력의 평균값임.

여기서 필요환기량 이라함은 실별 설계풍량의 합계값 임.



거주시간대		06~08시	08~19시	19~22시	22~06시	계	전력소비율
세대별	설계풍량 (200CMH) 가족수와 무관	122.5(w)×2시간 =245(w)	122.5(w)×11시간 =1347.5(w)	122.5(w)×3시간 =367.5(w)	122.5(w)×8시간 =980(w)	2940 (w/일)	100%
실별	4인가족	122.5(w)×2시간 =245(w)	37(w)×11시간 =407(w)	122.5(w)×3시간 =367.5(w)	52(w)×8시간 =461(w)	1480.5 (w/일)	50%
	3인가족	77.5(w)×2시간=155(w)	37(w)×11 =407(w)	77.5(w)×3시간=232.5(w)	37(w)×8시간 =296(w)	1090.5 (w/일)	37%
	1~2인가족	52(w)×2시간 =104(w)	37(w)×11 =407(w)	52(w)×3시간 =156(w)	25(w)×8시간 =200(w)	867 (w/일)	29%



(주) 소비전력 기준값은 filter 오염 전/후 급배기 fan 소비전력의 평균값임.

여기서 필요환기량 이라함은 실별 설계풍량의 합계값 임.
