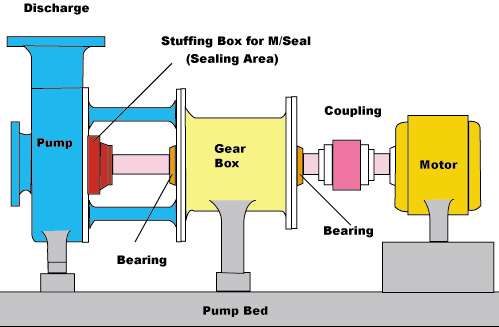

pumpe foundation

전 정섭 2009. 11. 10. 22:11

문제점

대책

펌프 베이스 내부에 콘크리트를 채우지 않은 상태 및 충분히 콘크리트가 굳지 않은 상태에서 시공.

배관을 고정시켜서는 안 된다

배관응력(힘,중량,비틀림)이 펌프에 전달되고 있다.

배관작업시 행거 및 배관지지를 사용하여 확실하게 배관 무게를 지지토록하고,외부에서 미치는 힘에 의해 펌프가 파손되는 경우가 없도록 한다.

펌프 가동시 진동발생

펌프 가동시 진동발생을 최소화하기 위해 방진고무나 방진가대 사용

고온유체 펌핑시 배관응력발생

신축관 사용 배관응력 대처

흡입배관에 공기가 모이는(Air Pocket) 배관으로 시공됨.

Air Pocket 배관을 제거하도록 배관을 수정한다( 혹은 Air Vent설치)

펌프의 양수불능

흡입배관의 배관손실을 적게한다.
흡입측 배관의 축소,확대들 지나치게 긴 배관을 피한다.

운전시 많은 유량이 필요하며 실질적으로 유량 부족현상 발생.

마찰손실을 억제하도록 개수하거나 임펠러 지름이 큰 펌프 채용.

운전시 펌프 양정을 과대하게 선정

펌프 성능곡선에 따른 운전으로,유량은 증가하고 펌프 양정이 낮으며 동력이 증가하므로 정확한 양정 계산할 것.

펌프 임펠러가 큰 직경일 때 펌프의 진동수(RPM x 블레이드수)/60의 진동이 일어난다.정숙한 운전을 확보하려면 다음의 개선안에 준한다.

펌프 케이싱에 맞는 최대 치수의 임펠러보다 10~15% 적은 치수의 임펠러 사용.

NPSH(Net Positive Suction Head)가 부족하게 되면 펌프에서 캐비테이션(Cavitation)이 일어난다

캐비테이션 제거를 위해 펌프 흡입구 치수를 변경시키지 말 것.

NPSH가 부족한 조건하에서 운전하여 캐비테이션 및 소음이 발생.

흡입배관의 마찰손실 감소 및 정수두를 증가시키기 위하여 펌프의 설치위치 변경

펌프 성능곡선에서의 선정이 불합리.

양정,유량곡선상의 중간점이 최고의 효율점이며 최고 효율점 및 약간 왼쪽에 처진점에서 운전되도록 선정하면 소음 및 진동을 최소로 한다.

최고 효율점에서 오른쪽으로 너무 떨어지게 선정.

소요 NPSH가 커지게 되어 캐비테이션이 일어나는 원인이 된다.

신설 배관의 설계마찰손실은 실제 계산된 손실보다 적으므로 과대유량이 흐르게 되어 소요 마력이 증가한다.

차압밸브에 의한 By-Pass가 되어야하며 최대 유량 선정시 경감계수가 적용되지 않으면 물의 흐름을 조여주어 펌프헤드 증가를 수반한다.

흡입,토출측 배관고정을 일반행거 및 고정가대로 곡관부에서 멀리 설치하여 플렉시블 수직상태 유지 곤란에 의한 수명단축.

곡관부로부터 400mm 이내에  고정가대를 설치한다.상층부의 실 용도에 따라(사무실,은행) 방진 Isolator 사용.

흡입측 하부 곡관부의 Support를 바닥에 고정하여 펌프 방진스프링 작동시 펌프 케이싱에 하중이 전달되어 균열발생.

흡입측 배관 Support를 펌프 방진가대에지지 또는 바닥지지시 네오프렌 설치.

펌프 방진가대 내의 펌프 가운데에 설치된 배수구는 흡입배관으로 인해 청소에 지장을 초래.

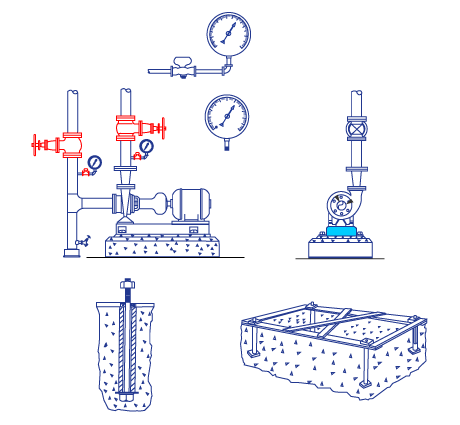

배수구는 청소가 용이하도록 코너측에 설치하여,기초의 표준높이는 바닥 마무리면에서 30mm 정도로 하며,기초의 크기는 펌프 공통 기초에서 앞.좌.우는 150~200mm,기초 배수로의 폭은 30~50mm,구배는 1/100 정도이며 배수구는 32~40Ø로 한다.

펌프 방진가대 내의 콘크리트 충진은 주위배관으로 인해 청소에 지장을 초래.

펌프 설치 전 방진가대 내에 콘크리트를 충진한 후 펌프를 설치.

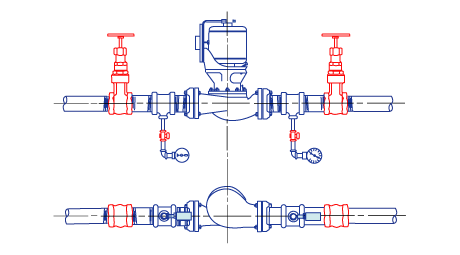

-.펌프의 흡입배관은 될 수 있는 대로 직선적이어야 하며,배관에쓰이는 엘보는 곡률    반경이 큰 것을 사용해야 한다.
-.펌프의 흡입구에는 직관부를 접속하여,펌프에 흡입되기 전에 액체의 흐름이 충류
  되도록 해야한다.이것은 특히 양흡입 펌프에 있어 강조   되어야 할 사항이다.
-.흡입배관은 펌프흡입에 대해서는 편심 레듀서를 사용하여,배관의 상단을 일직선로    맞추어야 한다.
-.흡입배관은 기밀이 유지되어야 하며,공기 또는가스가 액체로부터 분리되어 고이게     되는 높은 곳을 만들지 말것.
-.복합펌프 시스템에서는,역지밸브(Check Valve) 및 게이트 밸브를 펌프의 토출측에     설치하여야 한다.
-.흡입 및 토출배관의 접속부는 각각 격리되어 지지되어야 하며,또한 펌프에 응력이     가해지지 않도록지지 되어야 한다.
-.부압(-)의 정수두(흡입실 양정)로 운전되는 펌프의 흡입배관에는,후드밸부(Food     Valve)이외에 다른 밸브를 쓰면 안 된다.또한 흡입배관 치수를 크게 함과 동시     에 되도록 직선적으로 배관해야 한다.
