덕트 취출구 사진모음

사각디퓨저는 공기조화 및 냉난방, 환기용으로 가장 많이 사용되며 건물의  천장 의장상 또는형광등 등의  의장에도 조화가 잘 됩니다풍량조정 및 개폐도 공기취출구 전면의 handle에 의해 쉽게 조작할 수 있으며 공기분포 및확산상태도 양호하므로 일반적으로 가장 널리 많이 사용되고 있는 제품입니다	4-Way 디퓨저는 알루미늄 SASH제로 여러가지의 Core 형태로 되어 있어 실내공간 조건에 알맞게 기류의 확산이 가능하며  천정면과 조화를 이룰 수 있어 외관이 좋으며 압력강하, 소음, 기류의 확산 및 도달 거리등 우수한 성능을 갖고 있어 많이 사용되고 있습니다
사각 팬 디퓨저는 Pan을 상하로 움직일 수 있고  난방, 냉방시의 기류의 조정을 할 수 있습니다사각 팬 디퓨저에는 반드시 Damper 를 병용하십시오단층 Pan형식이기 때문에 이 종류의 Air Diffuser 중에서는 실내 유인 공기량이 적은 관계로취출기류의 강속이 늦어집니다그러므로 다층 Cone형식의 것에 비하면 비교적 적은 풍량으로서 임의상 면적을 처리할 수 있습니다	타공디퓨저는 외관이 유공판과 Frame으로 되어 있는 각형 디퓨저입니다. 천정의 디자인형식에 관계없이 Draft가 없는 유효한 공기분포를 얻을 수 있습니다. 내장된 풍향조정 Element 의 방향을 바꿈에 따라 희망하는 취출을 얻을 수 있기 때문에 선정착오 또는 부착위치의 제약 등을 고려하지 않아도 됩니다유공판의 안쪽에 풍향조정 Element 가 은폐되어 있기 때문에 타공디퓨저는 천정면과 잘 조화됩니다취출구의 높이가 매우 낮기 때문에 천정 뒷면 높이는 최소로 끝납니다유공판에서의 취출기류는 유인비율이 큰 특징을 가지고 있기 때문에 지체없이 확산됩니다.  그러므로 천정높이가 낮은 건물에는 최적입니다유공판은 실내에서 용이하게 떼낼 수 있기 때문에  풍향조정 Element 의 조정 혹은 풍량조절을 간단하게할 수 있습니다
Mush room diffusers(Air floor diffusers) 방화댐퍼 내장형 극장, 공연장, 기타 공공건물의 의자 하단부에 부착하여 주로 흡입용도로 사용되며 풍량조절이 가능하도록 제작됩니다소음기와 방화댐퍼가 내장된 일체식 제품	Mush room diffusers(Air floor diffusers) 소음챔버 내장형
Mush room diffusers(Air floor diffusers) Floor Grille	원형디퓨저압력강하, 소음, 기류확산 및 도달거리가 우수한 제품으로 널리 사용되고 있습니다. 360도 방향으로 취출되는 고정형입니다디퓨저의 전면에서 core를 분리할 수 있으며  core를 분리하지 않은 상태에서 풍량조절이 가능합니다
원형 팬 디퓨저는 Pan을 상하로 움직일 수 있어  난방, 냉방시의 기류의 확산거리 및 도달거리 조정을 할 수 있습니다원형 팬 디퓨저의 Pan이 volume control damper 역할도 겸할 수 있어 별도의 댐퍼 부착이 필요없는 장점이 있으며, 미관이 좋아 인테리어용으로도 적합하므로 백화점, 극장, 회의장, 영업장, 로비용등으로 널리 많이 쓰이고 있는 제품입니다.	원각 팬 디퓨저는 팬을 상하로 조절하여 공기의 유동을 균일하게 처리할 수 있는 구조이며 냉방과 난방의 기류변화에 따라 팬을 조절하여  수평 및 수직 도달거리를 원활히 조절할 수 있는 구조이며,  특히 천장높이가 낮은 백화점등에 사용되고 있습니다.전면 프레임(Frame)이 사각타입으로 제작되어 기존건물에 적합하도록 디자인된 제품입니다
D형 노즐 디퓨져(D-Nozzle Diffuser) 가장 많이 사용하는 Type으로 풍량의 도달거리가 길며 Nozzle 본래의 장점 을 최대로 살리며 요구에 따라 풍량조절 담파를 부착 사용 가능 함	펀커형 노즐 디퓨져(Punker-Nozzle diffuser) PK型은 취출방향이 간단하게 자유로 변경됩니다. 또 소형의 것은 미용실, 영사실, 주방 혹은 열기가 다량으로 발산되는 작 업장 등의 Spot 분사에 가장 적합합니다. 외부조절용 손잡이에 의해 풍량을 조정 또는 개폐가 가능토록 damper가 내장되어 있습니다. (경사각 약40°)
T-라인 디퓨저 (T-line diffusers) 1. 공기 취출구 겸용 천정 시공 system으로써 건축 T-BAR사이에 디퓨저를 삽입시키는 방식입니다. 2. 공기분배에 있어서 T-line은 어느 것보다도 고성능인 한편 광범위한 공 기 취출을 실현하게 되며 모든 설계사양을 만족하게 할 수 있습니다. 3. 본 system의 신생 취출공기는 내장하고 있는 풍량조절용 damper를 겸비 한 특수 vane에 의해 180°방향조정이 가능한 취출공기를 얻을 수가 있습니 다. 또 시공후 공기분배에 변경이 생겨도 용이하게 추출 부분의 위치를 바 꿀 수 있습니다. 4. 건축설비설계자, 공사자, 건축주 모두를 만족시키는 T-line의 부착은 빌 딩의 구조재로부터 직접 달아내리며 main T에 diffuser 또는 duct를 끼기 만하면 그 부분은 diffuser로 됩니다. 5. 우수한 공기취출과 풍향 및 풍량조절 vane을 갖추고 있는 점이 자랑입니 다. 6. 건축 MODULING이 편리하고 미관이 우수하여 고급건물에 가장 많이 이용 되고 있습니다.	브리즈라인 디퓨져(Breeze Line Diffuser) BLD(Breeze Line Diffuser)는 도달거리가 길다. 그러므로 천정고가 높은 로 비, 영업장, 교회강당등의 천정에 취출용으로 적합하여 많 이 사용되며 Air curtain역할도 하므로 elevator hall에 많이 이용되고 있 다.

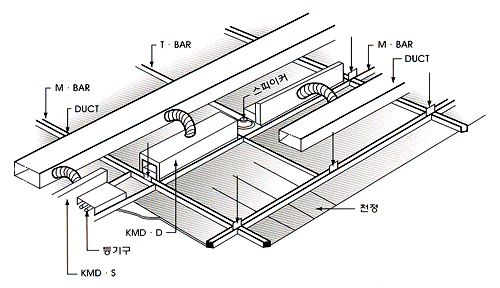

M-LINE DIFFUSER 근간 건축물의 대형화 및 고급화에 따른 건축, 전기등의 마감공사와 연계성을 살리고 DIFFUSER를 T-BAR및 M-BAR에 직접 부착하며 조용하고 쾌적한 실내공기 분포를 얻을 수 있는 장점이 있다. 소음제거 및 보온을 위하여 내, 외부에 아타론 보온판은 부착할 수 있으며 조건에 따라 길이는 510.120mm등 증감이 가능하다

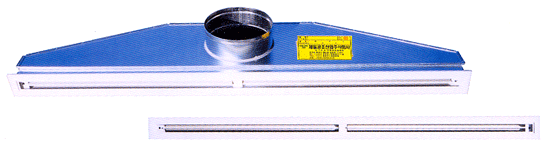

스롯트 리니어 디퓨저(Slot linear diffuser) - 풍량에 따라 SLOT의 수량을 1~8개까지 가능하며 SLOT폭도 19, 25의 2종류 로 생산가능 - 특수하게 설계된 vane으로 기류를 180。방향 조절할 수 있으며, 풍량을 조절가능 - supply diffuser로 사용될 경우 plenum, diffuser adapter 및 linear duct 3종류 공급이 가능 - diffuser의 최대길이는 2400mm - diffuser를 연속적으로 설치시 이음부분에 사용되는 strips 및 diffuser 끝마감처리를 위한 부품이 생산되고 있음. - 어떤 형태의 천정에서도 사용가능. - 고속 및 저속 계통에서도 기류의 교란없이 풍향조절이 가능.	그릴 및 레지스터 급기공기량이나 배기량을 많이 필요로하는 주차장, 창고, 기계실, 화장실등 의 환기 또는 배기덕트에 취출구용으로 많이 사용되며 천정미관을 별로 중 요시 하지 않는 곳에 적합하다. 풍량을 조절할 수 있는 O.B.D(대형 날개형 댐퍼)가 일체식으로 부착되어 있 는 구조로 되어 있을 것을 register라 칭하고 풍향의 조절은 안되고 풍향 의 각도만 조절할 수 있는 흡입구를 그릴(grille)이라 합니다. 날개가 입형구조인 것은 V형, 횡형구조인 것은 H형, 날개가 입형 횡형구조 로 이중날개로 된 것을 VH형, VH형에 샷터댐퍼가 부착된것은 VH-S형(레지스 터)입니다.
에어 루버(Air louvers) 공기흡입 및 배기용으로 공조기계실 외기인입구와 배기측 벽에 취부되어 널리 사용됩니다. 파리, 모기와 같은 해충의 침입을 방지하기 위해 방충망(insectscreen) 을 겸하는 구조로 제작하거나 쥐나 새의 침입을 방지하기 위해 bird screen을 겸하는 구조로 제작되어야 합니다	HEPA BOX UNIT HEPA BOX UNIT는 반도체작업장, 병원수술실, 전산실등의 공기청정도를 필요 로하는 가장 양호한 CLEAN ROOM용 취출구입니다. 천정에 설치하고 별도 설치된 송풍기와 DUCT로 접속함으로서 실내에 청정 한 공기를 취출하여 난류식의 CLEAN ROOM을 만들 수 있습니다. 취부되는 FILTER UNIT의 수량에 따라 CLASS 1,000~100,000정도의 CLASS ROOM을 만들 수 있습니다. 취출구 casing의 재질은 스테인레스 스틸 강판재와 냉연강판재에 멜라민계 소부도장한 두 종류의 것이 있으며, 그 중 스테인레스 스틸 헤어라인 제품이 가장 많이 사용되고 있습니다
풍량조절댐퍼(air volume control damper)는 handle을 이용해 작동시키는 수동식과 modutrol motor(감속변속모터)를 부착시켜 작동하는 모터댐퍼 (motor damper)가 있다.	역풍방지댐퍼(Back Draft Damper) Back draft damper는 실내압력에 의해 자동적으로 개폐된다. 고속계통에도 공기의 교란이 없이 기류가 한쪽방향으로만 움직인다.
배연담파    -전실 급기 DAMPER    -전실 배기DAMPER    -방 매 연  DAMPER    -방 화 DAMPER	FIRE DAMPERS 온도응답성 FUSE (25초 이내 작동)가 부착된 DAMPER로서 화재시 공기의 흐름을 차단하여 주는 역할을 한다.
FIRE VOLUME DAMPERS는 평상시    VOLUME DAMPER의 용도로 사용하나    화재시에는 FUSE의 작동으로 FIRE    DAMPER의 역할을 한다.	셧터댐퍼(Shutter Damper)
소음챔버는공조기 홴의 토출 또는 흡입측에 설치되어 유체의 Turbulence 조절 및 소음 감소를 도모하는데 사용되며 SCG형은 저속 닥트용, SCP형은 고속 닥트형으로 쓰여지며, SCF형은 크롬린품용으로 사용됩니다. 소음 챔버의 소음 감소율은 내장재의 흡음율 및 설치 면적에 비례하며 덕트 출구 면적에는 반비례합니다. 소음 챔버는 중 및 고음역에서 우수한 소음 감소 효과를 얻을 수 있습니다토출측에 설치되는 Sound Chamber (Plenum)는 Plenum의 Dimension보다 작은 주파수에 대해서는 5~8dB정도 추가 감음을 얻을 수 있습니다	덕트 소음기는 송풍기계장치나 덕트내로 공기가 통과할 때 유동으로 인하여 발생하는 소음을 감쇄시켜주기 위한 장치로써 형상에 따라 소음기와 원형 소음기 및 엘보형 소음기로 구분합니다. 소음기 선정방법 (1) 소음발생장치와 소음실의용도에 따른 소음도 덕트의 소음감쇄등을 고려하여 실제 감쇄량을 선정합니다. (2) 정압손실과 입구풍속, 감음성능을 감안하여 이에 적합한 자료를 근거로 규격을 정합니다. (3) 닥트의 모양과 공간을 고려하여 동일한 단면적으로 규격을 정합니다.
댐퍼모터 Damper Motor 배연용 (계단 전실 S.F.D 용), 방연용(방연구획 M.F.D용)ON-OFF type 자동 motor입니다. Motor상부의 클러치 button조작으로 damper의 수동개폐가 가능합니다. 과부하 방지용 회로내장으로 motor보호 및 안정성을 높혔습니다. damper 면적 2x1m이내 사용가능합니다. Damper motor는 용도와 기능에 따라 air volume control(풍량조절)용을 비롯하여 여러종류의 model이 있습니다.	소음엘보는 덕트가 직각으로 꺾이는 부분에 설치하여 감음과 Tubulence를 줄이는데 그 설치 목적이 있습니다. Elbow의 내장재는 측면만이 유효하므로 측면만을 내장하며 내장두께는 덕트폭의 10%이상이 되도록하고 내장길이는 최소덕트의 2배 이상이 되도록 만듭니다. 그리고 Turbulence를 줄이기 위해 가이드 배인을 설치합니다.원형엘보나 맞대기 엘보, 직각엘보 등과 가이드베인의 설치 유무에 따라 감음도는 차이가 많이 나는데, 일반적으로 저음역 보다는 중, 고음역에서 감음도가 좋습니다. 엘보로 기대할 수 있는 감음도는 500~1,000Hz 사이에서 최고 10dB정도가 됩니다  [출처] 덕트 취출구 사진모음 (청주시공회) |작성자 색즉시공
